Wentylacja mechaniczna na dachu zapewnia wydajne usuwanie zużytego powietrza, wilgoci oraz nieprzyjemnych zapachów z budynku. Centrale i wentylatory dachowe montuje się tak, aby ograniczyć hałas oraz ułatwić konserwację. Prawidłowo zaprojektowany system poprawia jakość powietrza, zwiększa komfort użytkowników i wspiera oszczędność energii, szczególnie w obiektach mieszkalnych, biurowych oraz przemysłowych.

Wentylacja mechaniczna na dachu powinna być oparta na sztywnej, odpowiednio obciążonej konstrukcji wsporczej, szczelnym przejściu przez wszystkie warstwy dachu oraz wydajnej izolacji akustycznej i wibroizolacji. Najczęstsze problemy wynikają z niedoszacowania obciążeń wiatrem, błędów przy obróbkach blacharskich i przenoszenia drgań z wentylatora na stropodach.

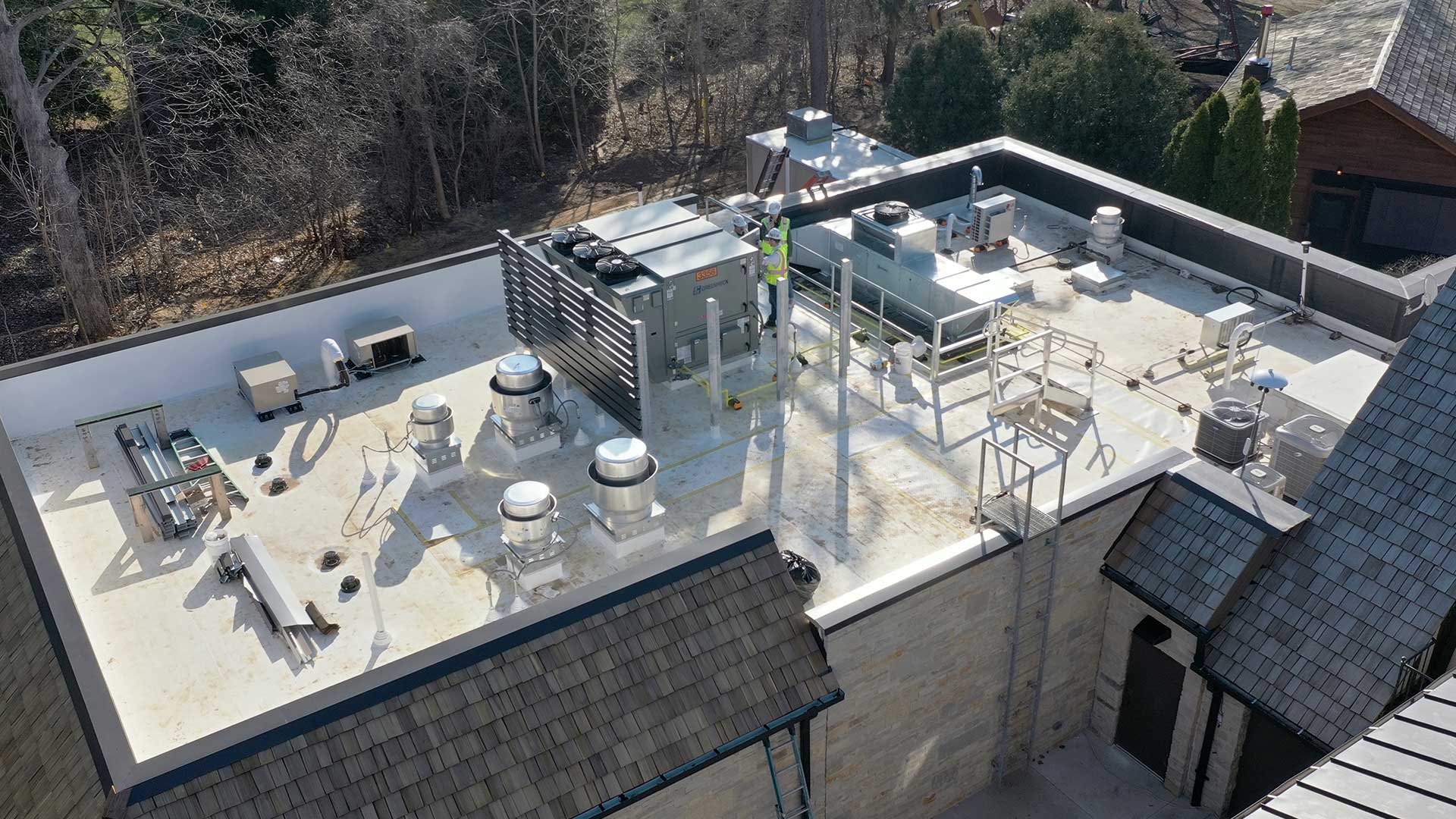

Rozwiązanie wymaga współpracy projektanta konstrukcji, instalatora HVAC i wykonawcy pokrycia dachowego. Dotyczy to podobnie jak wentylatorów wyciągowych, central wentylacyjnych, wyrzutni, czerpnii zespołów nawiewno-wywiewnych ustawianych na podstawach dachowych. Należy przemyśleć masę urządzeń, siły dynamiczne, ssanie i parcie wiatru, obciążenie śniegiem, dostęp serwisowy oraz odprowadzenie skroplin. Lokalizacja urządzenia nie może kolidować z attykami, klapami dymowymi, instalacją odgromową ani strefami wymagającymi zachowania dostępu technicznego.

Podstawa urządzeń i obciążenia konstrukcji

Urządzenia dachowe ustawia się na cokołach, ramach stalowych, podestach albo fabrycznych podstawach systemowych.

Podstawa powinna przekazywać obciążenia na elementy nośne, a nie wyłącznie na warstwy izolacji i pokrycie. Przy dachu płaskim często stosuje się cokół ciągły, który zapewnia stabilne podparcie oraz umożliwia wywinięcie hydroizolacji. Dla dużych central konieczne bywa wykonanie niezależnej ramy przenoszącej ciężar na słupy, belki lub ściany konstrukcyjne. Analiza obejmuje obciążenia stałe, obciążenia montażowe, podmuchy wiatru i momenty wywracające. Kotwy należy dobierać do rodzaju podłoża, a ich rozmieszczenie sprawdzać pod kątem wyrwania i ścinania.

Nie wolno opierać urządzenia na przypadkowych bloczkach ani punktowo zgniatać termoizolacji.

Między podstawą a konstrukcją stosuje się przekładki elastomerowe lub sprężyny, dobrane do masy urządzenia i jego częstotliwości pracy.

Najbardziej newralgiczne elementy przejścia dachowego to:

• cokół lub tuleja przechodząca przez warstwy dachu,
• kołnierz uszczelniający połączony z hydroizolacją,
• izolacja termiczna i paroizolacja wokół przewodu,
• obróbka blacharska zabezpieczająca krawędzie przed wodą i wiatrem.

Szczelność przejść oraz ograniczenie hałasu i drgań

Przejście kanału lub przewodu przez dach powinno być zaprojektowane jako pełen detal, a nie uszczelniane dopiero na placu budowy. Cokół musi wystawać ponad poziom hydroizolacji zgodnie z systemem pokrycia, jednak dobranie z membraną wykonuje się przez zgrzewanie, klejenie albo odpowiedni kołnierz. Wokół przewodu trzeba zachować ciągłość paroizolacji i izolacji cieplnej, aby uniknąć kondensacji oraz mostków termicznych. Przy instalacjach oddymiających dochodzą wymagania odporności ogniowej, klasyfikacji pożarowej i odległości od materiałów palnych. Hałas pochodzi z pracy silnika, przepływu powietrza, turbulencji na kolanach i wyrzutniach oraz drgań konstrukcyjnych. Ogranicza się go przez dobór wentylatora z niską prędkością obrotową, tłumiki akustyczne, elastyczne króćce i właściwe wyważenie wirnika. Elastyczne dobranie nie może jednak zastępować niezależnego podparcia kanału.

Wibroizolatory dobiera się na podstawie rzeczywistego obciążenia każdej podpory. Zbyt twarde elementy przenoszą drgania, a zbyt miękkie powodują niestabilność i nadmierne wychylenia w czasie rozruchu.

Kanały nie powinny stykać się z cokołem, balustradą ani konstrukcją dachu. Po uruchomieniu instalacji należy sprawdzić poziom hałasu w pomieszczeniach, drgania łożysk, prędkość przepływu i wydatek powietrza. Regulacja przepustnic oraz usunięcie niewyważenia często daje większy efekt niż samo zwiększanie grubości izolacji akustycznej.

Konstrukcja nośna pod centralę i szczelne przejścia przez dach

Centrala wentylacyjna na dachu powinna być oparta na niezależnej konstrukcji nośnej albo na specjalnie zaprojektowanym cokole, a nie prosto na warstwie izolacji. Rozwiązanie musi przenosić ciężar urządzenia, obciążenia serwisowe oraz oddziaływanie śniegu i wiatru bez przeciążania stropu lub poszycia.

Najpierw ocenia się nośność istniejącego dachu, dopiero później dobiera sposób posadowienia centrali i prowadzenia kanałów.

W budynku istniejącym konieczna jest analiza dokumentacji konstrukcyjnej oraz inwentaryzacja rzeczywistego układu warstw.

Należy ustalić położenie belek, płatwi, żeber i słupów, ponieważ punktowe podparcie ciężkiej centrali w miejscu przypadkowym może doprowadzić do ugięcia konstrukcji albo uszkodzenia hydroizolacji. Obciążenia z urządzenia powinny być przekazywane na elementy nośne przez stalową ramę, podesty techniczne lub żelbetowy cokół. Dla dachu stalowego stosuje się najczęściej profile zabezpieczone antykorozyjnie, jednak na stropodachu żelbetowym możliwe jest wykonanie niezależnej podstawy kotwionej do konstrukcji. Cokół dachowy powinien mieć wysokość dobraną do rodzaju pokrycia, grubości izolacji i lokalnych warunków śniegowych. Często jego górna krawędź często znajduje się około 20-30 cm ponad wykończoną połać, lecz końcowy wymiar wynika z projektu i ryzyka zalegania śniegu. Rama musi uwzględniać dostęp do filtrów, przepustnic, wymienników oraz drzwi rewizyjnych. Zbyt ciasne ustawienie centrali przy attyce utrudnia późniejszą wymianę podzespołów, nawet jeśli samo posadowienie jest poprawne.

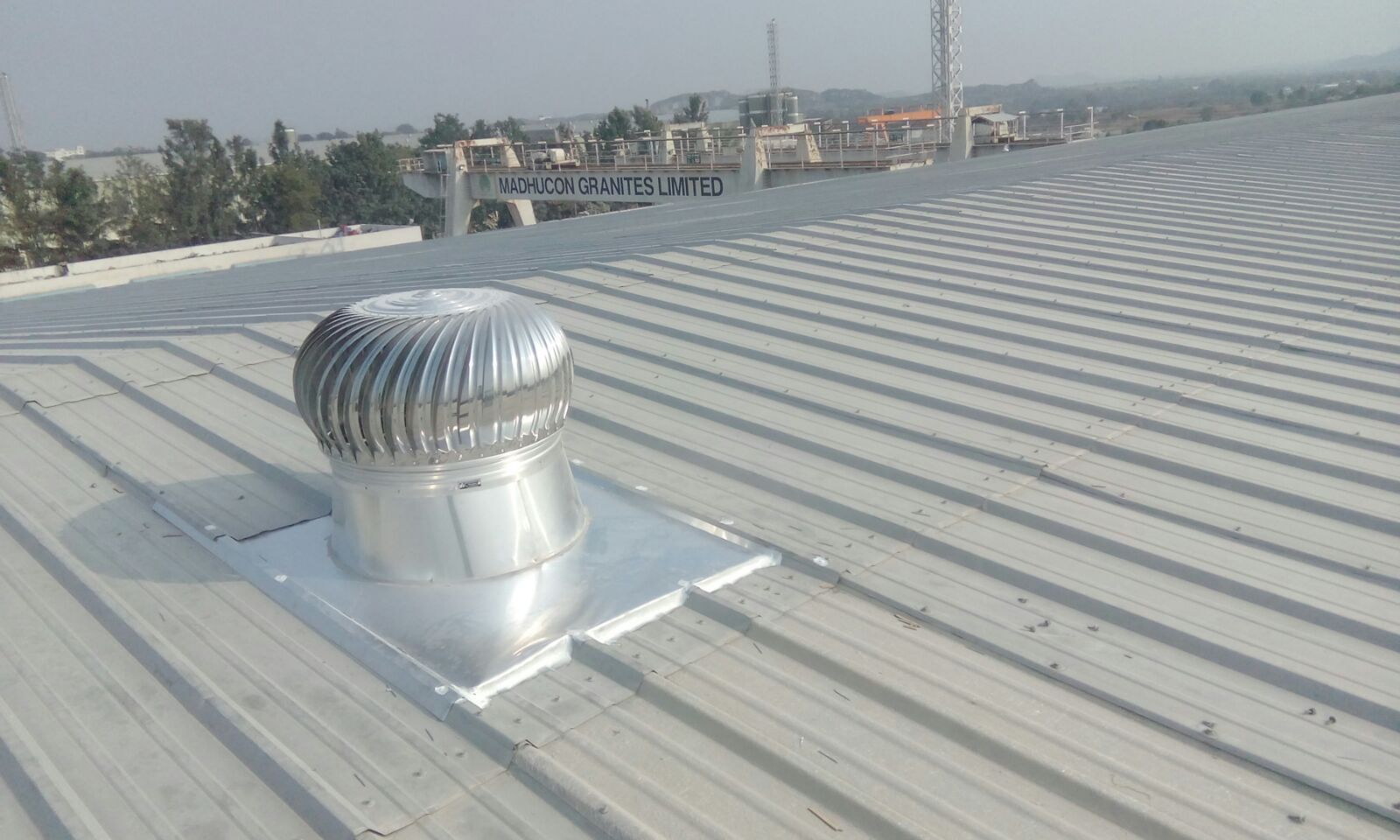

Przejścia kanałów przez dach projektuje się jako systemowe podstawy dachowe, kołnierze lub cokoły zintegrowane z izolacją przeciwwodną.

Każdy kanał powinien mieć osobno rozwiązane uszczelnienie, obróbkę blacharską i odprowadzenie wody. Nie należy prowadzić kanałów przez przypadkowo wycięte otwory uszczelniane samą pianą lub silikonem. Takie miejsca szybko są przyczyną przecieków i zawilgocenia izolacji.

Czy centralę można ustawić na istniejącym stropodachu?

Tak, ale dopiero po sprawdzeniu nośności i stanu warstw dachu. Konieczne jest uwzględnienie masy centrali, podstawy, kanałów, serwisantów oraz obciążeń klimatycznych. Przy braku zapasu nośności stosuje się konstrukcję opartą na słupach lub belkach przenoszących siły do fundamentów albo głównych elementów budynku.

Jak zabezpieczyć przejścia kanałów i instalacji?

Kanały nawiewne i wywiewne powinny przechodzić przez szczelne podstawy z wywinięciem hydroizolacji na pionowe ścianki.

Przy pokryciu bitumicznym stosuje się kompatybilne papy i obróbki, a przy membranach PVC lub EPDM – fabryczne kołnierze z tego samego albo zatwierdzonego materiału. Wysokie podstawy ograniczają ryzyko podciekania w czasie roztopów i deszczu nawiewanego przez wiatr.

Przejście należy ocieplić, aby ograniczyć mostek cieplny i skraplanie pary na zimnych powierzchniach kanału.

Jeżeli kanał przechodzi przez strefę pożarową, wymagane są klapy, uszczelnienia oraz klasy odporności ogniowej zgodne z projektem. Osobno prowadzi się odpływ skroplin, przewody zasilające i instalacje sterujące, zachowując dostęp do rewizji oraz możliwość wymiany elementów bez demontażu pokrycia dachowego. Hałas i drgania w dachowych systemach wentylacyjnych mogą wynikać podobnie jak z pracy wentylatorai z przepływu powietrza, rezonansu oraz przenoszenia energii na konstrukcję budynku.

Źródła hałasu i drgań w dachowych systemach wentylacyjnych

Najczęściej występujący hałas ma charakter aerodynamiczny lub mechaniczny.

Powstaje przy wirniku, silniku, przepustnicach, kolanach i zwężkach, a następnie rozchodzi się kanałami albo przez elementy konstrukcyjne dachu. Drgania o częstotliwości obrotowej wentylatora najczęściej wskazują na niewyważenie wirnika, niewspółosiowość lub problem z łożyskowaniem.

Do typowych przyczyn należą:

• niewyważenie wirnika wywołane zabrudzeniem albo uszkodzeniem łopatek,
• niewspółosiowość wału, sprzęgła lub napędu pasowego,
• zużycie łożysk i zwiększony luz zespołu wirującego,
• zbyt duża prędkość przepływu w kanale lub na kratce wyrzutowej,
• turbulencje przy kolanach, trójnikach, przepustnicach i nagłych zmianach przekroju,
• rezonans konstrukcji dachu, obudowy centrali albo przewodów wentylacyjnych.

Hałas przenoszony powietrzem mierzy się najczęściej w dB(A), jednak drgania konstrukcji ocenia się między innymi przez prędkość drgań w mm/s, przyspieszenie oraz widmo częstotliwości. Sam poziom dźwięku nie wskazuje jeszcze źródła problemu. Ważne jest zestawienie pomiarów przy różnych prędkościach obrotowych i w kilku punktach: przy wentylatorze, na podstawie urządzenia, przy przejściu dachowym oraz wewnątrz pomieszczeń.

Ocena akustyczna powinna uwzględniać także hałas tonalny, szczególnie dokuczliwy nocą, oraz emisję do otoczenia przez wyrzutnię dachową. Skuteczna diagnostyka obejmuje pomiar przed uruchomieniem, przy obciążeniu nominalnym i po zmianie prędkości pracy.

Wyniki należy odnosić do wymagań środowiskowych, przeznaczenia pomieszczeń i dopuszczalnych poziomów hałasu w budynku. Podstawy antywibracyjne pod wentylatorem dachowym ograniczają przenoszenie drgań na konstrukcję, ale nie eliminują go całkowicie. Ich zadaniem jest zmniejszenie sił dynamicznych przekazywanych przez ramę urządzenia na cokół, wspornik lub stropodach. Skuteczność zależy przede wszystkim od częstotliwości wymuszenia, sztywności elementów oraz obciążenia pojedynczej podpory. W małych wentylatorach stosuje się najczęściej wibroizolatory elastomerowe z gumy lub neoprenu.

Cięższe centrale i wentylatory dachowe mogą wymagać sprężyn stalowych, często wyposażonych w tłumiki boczne.

Izolator powinien pracować w zakresie przewidzianego obciążenia – zbyt twardy przenosi drgania, a zbyt miękki powoduje nadmierne ugięcie i niestabilność urządzenia. Przy prawidłowym doborze redukcja przenoszonych sił może wynosić około 80-95%, szczególnie przy prędkościach obrotowych wyraźnie wyższych od częstotliwości rezonansowej układu. Podstawy antywibracyjne nie skompensują niewyważenia wirnika, zużytych łożysk ani błędnego ustawienia wału. Jeżeli źródło drgań generuje wysoką amplitudę, nawet dobry wibroizolator będzie przeciążony. Przed montażem należy więc sprawdzić wyważenie wirnika, stan mocowań silnika i wartości drgań, najlepiej mierzone przy kilku zakresach obrotów.

Jak dobrać podstawy antywibracyjne do wentylatora dachowego?

Podstawy antywibracyjne pod wentylatorem dachowym dobiera się na podstawie masy całkowitej, liczby punktów podparcia, środka ciężkości i prędkości obrotowej.

Należy przemyśleć także obciążenie od śniegu, podmuchów oraz siły występujące w czasie rozruchu silnika. Każdy izolator powinien być obciążony możliwie równomiernie; różnica większa niż około 10-15% pogarsza pracę całego układu.

Czy elastyczne podstawy wystarczą przy podłączeniu kanałów?

Nie zawsze.

Sztywno zamocowany kanał, przewód zasilający albo instalacja odprowadzająca skropliny może utworzyć mostek akustyczno-wibracyjny i ominąć izolatory. Stosuje się zatem elastyczne króćce, pętle kompensacyjne oraz przewody prowadzone bez naprężeń. Króciec elastyczny nie powinien być rozciągnięty ani zagięty, ponieważ traci podatność. Sama rama pod urządzeniem musi zachować odpowiednią sztywność – jej ugięcie może doprowadzić do kontaktu obudowy z cokołem. Wibroizolatory sprężynowe wymagają także kontroli poziomu i wysokości po uruchomieniu. Osadzanie sprężyny może zmienić geometrię połączeń, dlatego po kilku tygodniach eksploatacji daje efekt ugięcie, dokręcenie mocowań i ewentualne ślady tarcia.
